Verlegeanleitung PYD-ALU® FLOOR Trocken

Vorrausetzung für die Montage

  1. Der vorhandene Untergrund ist eben, sauber, trocken und tragfähig.
  2. Die baulichen Gegebenheiten und der Verlegeplan stimmen überein.
  3. Die Zusatzwärme- bzw. Ausgleichsdämmung ist nach EnEV eingebracht und ordnungsgemäß verlegt.
  4. Die Span- bzw. Trägerplatten sind mit der entsprechenden Schichtstärke, mindestens 10 mm, ausgelegt.

Benötigtes Werkzeug / Unterlagen

  1. PE-RT Rohrschneideschere
  2. Scharfes Messer evtl.
  3. PYD-RVH Rohrverlegehaspel
  4. Ringschlüssel NW 30 mm
  5. Akkuschrauber mit Bit
  6. Handkreissäge mit Tiefenanschlag
  7. Stemmeisen
  8. Rohrringzusammenstellung
  9. Verlegeplan

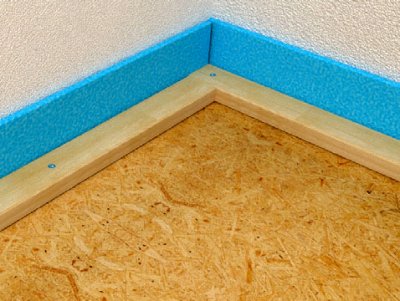

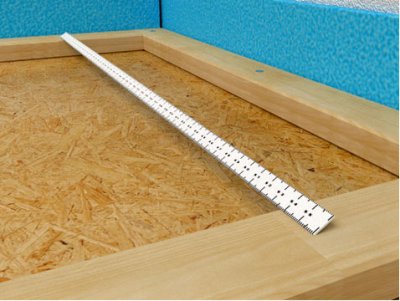

1.) Verlegung der Lagerhölze

Als erstes wird ein Rahmen aus PYD-Lagerhölzern sauber im Raum verlegt und mit der Trägerplatte verschraubt. Im Anschluss werden die PYD-Lagerhölzer mit einem lichten Maß von 51 cm (Achsmaß 56 cm) verlegt. Die Vorgaben in den Verlegeplänen sind zu beachten.

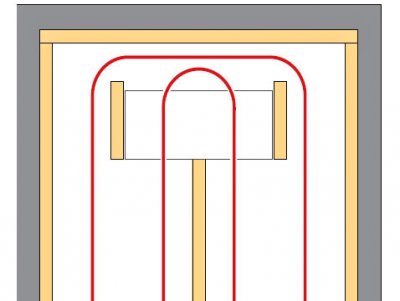

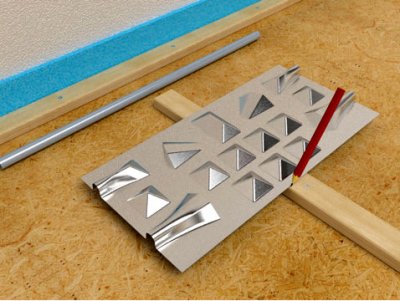

2.) Kennzeichnung der PYD-Umlenkbögen

Im Bereich der Zuleitungen und der versetzten PYD-Umlenkbögen können zwischen dem Rahmen und dem PYD-Lagerholz 5 cm freigelassen werden. Das PYD-Lagerholz wird dann ausgehend von der Außenkante des Rahmens bei 40 cm (bei 2 oder mehr Zuleitungen +10 cm) markiert und die markierte Stelle mit einer geeigneten Säge durchgeschnitten.

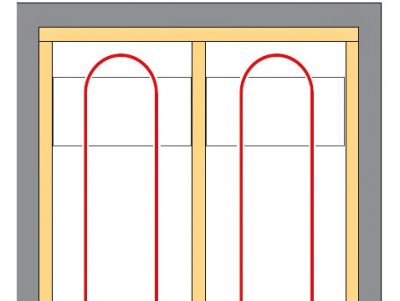

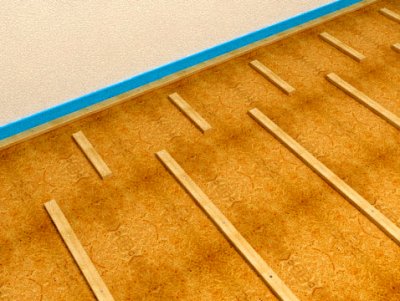

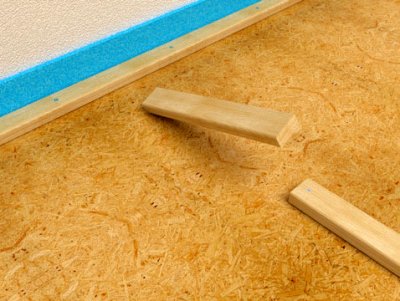

3.) Aussparungen für den PYD-Umlenkbogen

Nach dem Durchtrennen der PYD-Lagerhölzer werden die einzelnen Lagerholzabschnitte um 28 cm versetzt und auf das lichte Maß von 51 cm (Achsmaß 56 cm) neu eingemessen.

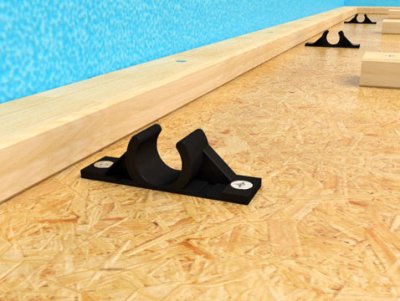

4.) Montieren der PYD-Rohrhalterungen

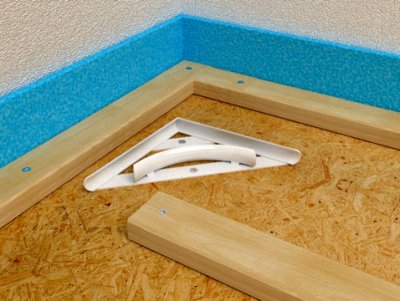

Zur optimalen Fixierung und Umlenkung der Zuleitungen, werden die mitgelieferten PYD-Rohrhalter und PYD-MB90 Montagebögen direkt auf der Trägerplatte verschraubt. Die Position der PYD-MB90 Montagebögen ist den Verlegeplänen zu entnehmen.

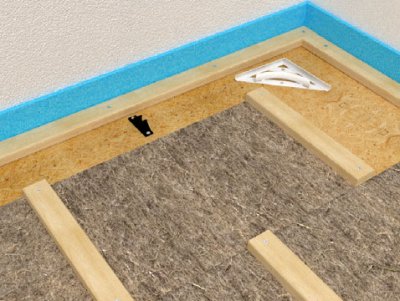

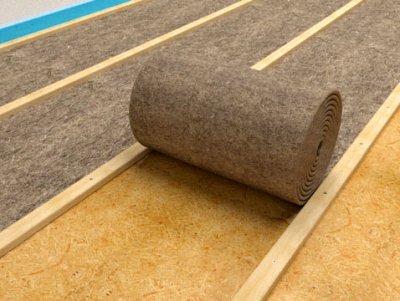

5.) Verlegen der PYD-Hanfmatte

Die PYD-Hanfmatte wird zwischen den PYD-Lagerhölzern im Bereich der PYD-Umlenkbögen und PYD-ALU Thermoleitbleche bis zu den versetzten Lagerholzabschnitten ausgerollt. Im Bereich dieser Abschnitte werden ca. 26 cm breite Zuschnitte verlegt, auf denen dann die PYD-Umlenkbögen befestigt werden können.

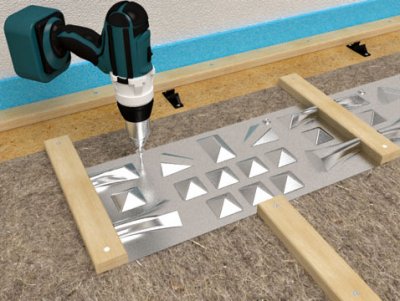

6.) Montieren der PYD®-Umlenkbögen

Zur optimalen Fixierung und Umlenkung der Zuleitungen, werden die mitgelieferten PYD-Rohrhalter und PYD-MB90 Montagebögen direkt auf der Trägerplatte verschraubt. Die Position der PYD-MB90 Montagebögen ist den Verlegeplänen zu entnehmen.

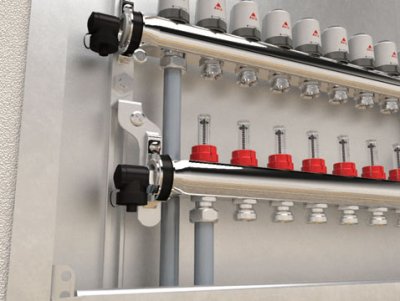

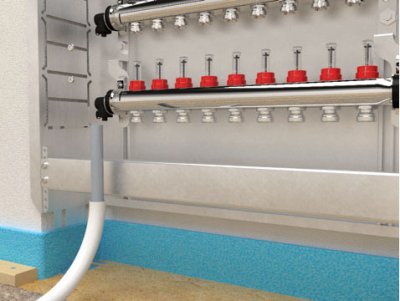

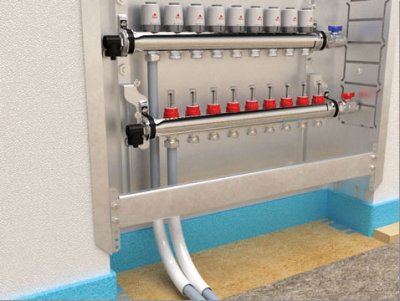

7.) Anschluss „Vorlauf“ am PYD-Heizkreisverteiler

Zur spannungsfreien Zuführung des PYD-Systemrohres zum PYD®-Heizkreisverteiler wird das Heizrohr durch das PYD-Verlegewinkelrohr geschoben. Anschließend wird das PYD-Systemrohr mit dem PYD-Adapter am Vorlauf des PYD-Heizkreisverteiler angeschlossen und nach Verlegeplan in den entsprechenden Raum geführt.

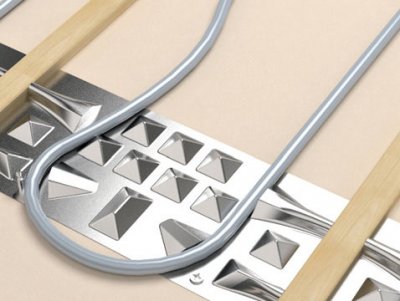

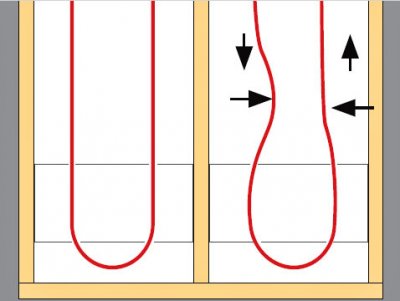

8.) Montieren des PYD-Systemrohres

Das PYD-Systemrohr wird über den Bogen des PYD-Umlenkbogens gezogen und eingehängt. Zum Nachspannen des PYD-Systemrohres wird dieses ca. 20 cm vor dem Bogen zusammengedrückt und so weit über den PYD-Umlenkbogen geschoben / gezogen bis das PYD-Systemrohr gerade ist und auf der PYD-Hanfmatte aufl iegt.

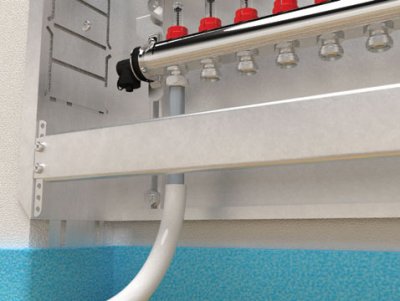

9.) Anschluss „Rücklauf“ am PYD-Heizkreisverteiler

Nach dem der Raum, wie im Verlegeplan vorgesehen, mit dem PYD-Systemrohr ausgelegt ist, wird dieses zurück zum PYD-Heizkreisverteiler geführt, passend abgelängt, durch das PYD-Verlegewinkelrohr geschoben und an den Rücklauf des PYD-Heizkreisverteilers mittels PYD-Adapter angeschlossen.

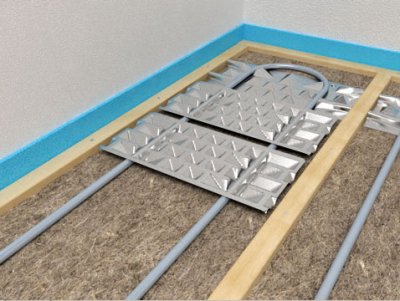

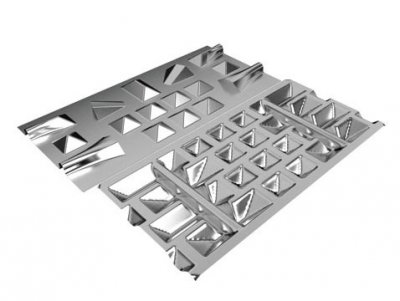

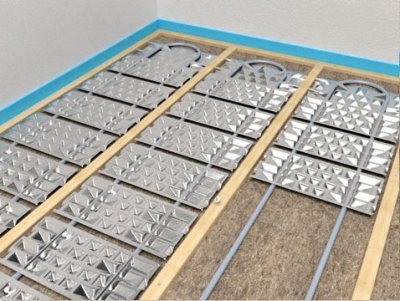

10.) Einlegen der PYD-Alu-Thermoleitbleche

Das PYD-ALU Thermoleitblech wird von oben auf das PYD-Systemrohr gesteckt. Die Bleche werden in einer Reihe mit einem Abstand von ca. 10 mm verlegt. Die Bleche müssen einen Überstand von ca. 3 mm zu den Lagerhölzern aufweisen, damit bei der Verlegung des Bodenbelags eine Vorspannung entsteht.

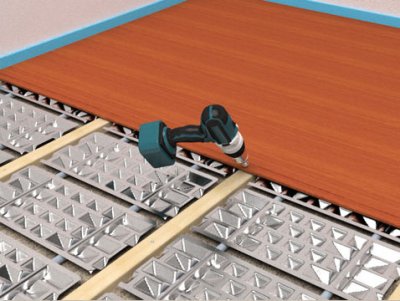

11.) Montage der Bodenbeläge

Die Bodenbeläge (Dielen ab 22 mm, Parkett ab 20 mm Stärke oder Trockenestrichelemente) werden zwingend mit den Lagerhölzern verschraubt.

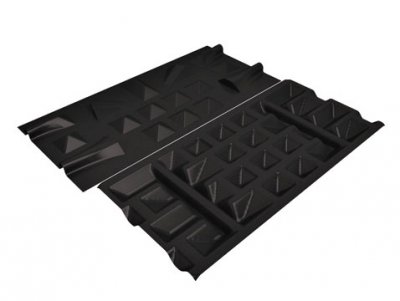

12.) Blechbeschichtung

Zur Leistungssteigerung und Senkung der Vorlauftemperatur können auch speziell schwarz beschichtete PYD-ALU Thermoleitbleche und PYD-Umlenkbögen verwendet werden.

Čas montáže:

Das PYD-VH Trockenbausystem ist mit seinen Zubehörteilen sehr verlegefreundlich gestaltet. Daher können als Verlegezeit 8-10 Gruppenminuten angenommen werden (Im Wesentlichen abhängig von der Beschaffenheit und Vorbereitung des Untergrunds, Ausrichtung der Lagerhölzer nach unserem Verlegeplan). Diese Zeitangabe umfasst das Verlegen der PYD-Hanfmatte, der PYD-Montagebögen, das Ausrichten, Ausschneiden und Befestigen. Die Verlegung des PYD-Systemrohres mit Anschluss an den PYD- Heizkreisverteiler sowie das Verlegen der PYD-ALU Thermoleitbleche. Entgegen den Verarbeitungsrichtlinien der Hersteller müssen die Bodenbeläge mit den Lagerhölzern verschraubt werden. Die Systemprüfungen und Freigaben der Hersteller wurden mit verschraubten Bodenbelägen durchgeführt.
